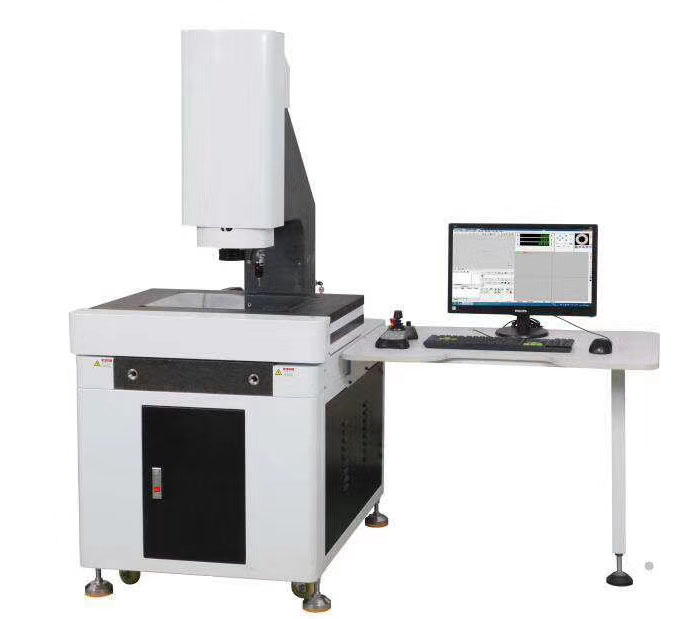

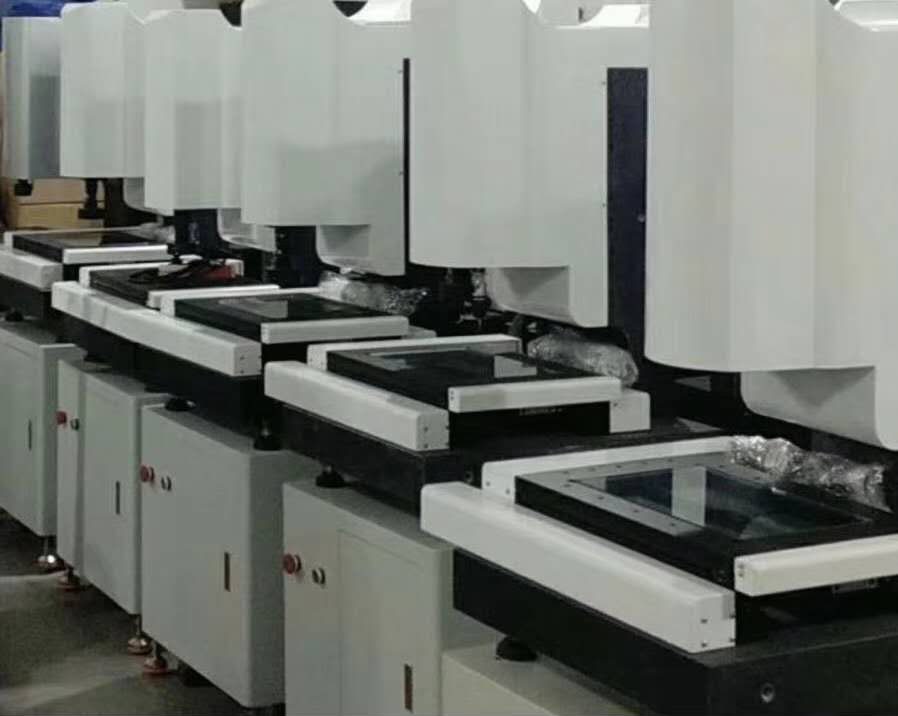

2.5次元影像仪FR-2710-2.5次元影像测量仪

产品摘要:2.5次元影像仪FR-2710-2.5次元影像测量仪光学测量高度:测量任意两个平面的高度,非接触测量减少接触所产生的变形因素!平面度测量:同时测量同一平面多个点的平面度!沉角测量:对于不同高度的两个圆产生的沉角可以进行测量!
发表日期:2018-9-17
浏览量:4306
上一篇: 没有了!

产品介绍

2.5次元影像仪FR-2710-2.5次元影像测量仪带探头特性

包含二次元所有功能、Z轴加装光栅、光学测高;

加装英国雷尼绍探头、完成部份三维测量;(选配)

利用光学原理,非接触试测量;

适用以二坐标测量为目的的一切领域;

是小、薄、软、零部件的Zj测量解决方案;

可对点、线、圆、角度、等元素实现精准测量;

并具有多报表输出功能、优质、经济、实用;



l 硬件、主要特点:

精密传动装备设计,实现快速移动。
高精密大理石底座,立柱框架稳定可靠。
精密P级直线导轨及V型导轨,拥有j高的直线性,

保证机器精度及使用寿命。

日本索尼彩色CCD,拥有更高清测量画面。

轮廓光、表面光、同轴光(选配)灵活照明,清晰度高,测量精准无比。

贵阳新天精密光学尺显示值0.0001mm,每1微米至关重要。

2.5次元影像仪FR-2710-2.5次元影像测量仪技术参数:

型 号

2010-P

3020-P

4030-P

5040-P

行 程(mm)

200*100*200

300*200*200

400*300*200

500 *400*200

外形尺寸(mm)

525*677*9080

625*777*1080

725*877*1180

825*1077*1280

工作台大小mm

360*260

460*360

560*460

660*560

重 量(kg)

220 kg

280 kg

350 kg

420 kg

承 重(kg)

20 kg

20 kg

20 kg

20 kg

测量精度(um)

XY(3.0 + L / 200)μm     **Z轴精度:5μm

光栅尺分辨率

1μm

导 轨

日本THK

摄像机

美国TEO彩色工业级高清CCD

光源

轮廓光

白色LED,亮度连续可调

表面光

白色LED,亮度连续可调

光学镜头

手动连续变倍及电子卡位镜头(选配)

放大倍率***

光学放大倍率:0.7-4.5倍  影像放大倍率:30-225倍

工作距离

90 mm

软 件

测量软件(手动版)

运动控制

手动控制

工作环境

温度20℃±5℃ 温度变化﹤2℃/hr 湿度30-80%

振动﹤0.002g 低于15Hz

电 源

220 V ± 10% ,50 Hz

(用电设备要求接地可靠:接地电阻小于4欧姆)




2.5次元影像仪FR-2710-2.5次元影像测量仪l 软件、功能介绍:

元素测量:测量点、线、圆、弧、角度、椭圆,规定点数测量矩形,自动识别点、线、圆、弧。
元素构造:中心点构造、交点构造、中点构造、线构造、圆构造、角度构造。
元素预置:点、线、圆、弧。

图形处理:座标平移,工件摆正。任意轴摆正,座标系重置。
图形放大,图形缩小,图形平移,图形打印图形选中,取消选中,图形删除。
设置放大,图形缩小,图形打印圆形选中,取消选中,图形删除。
设置影像的灰度,饱和度,对比度,影像保存为BMP格式。
多种寻边模式,电脑自动取点,自动识别圆、弧大大提高采点速度。
影像支持S端子输入;影像大小640*480mm。测量数据直接发送到AutoCAD中,测量的图形可以dxf文档保存。测量数据可发送到WORD,Excel中,进行统计分析,可画出简单的Xbar-S管制图,求出Ca,等各种参数。多种语言界面切换。



l 2.5功能介绍

光学测量高度:测量任意两个平面的高度,非接触测量减少接触所产生的变形因素!

平面度测量:同时测量同一平面多个点的平面度!

沉角测量:对于不同高度的两个圆产生的沉角可以进行测量!



2.5次元影像仪FR-2710-2.5次元影像测量仪3D手动介绍

1:具有2D光学测量仪器的全部功能!

2:此仪器可以采用光学测高,平面度,沉角!

3:结合MCP测针,可完成多项三坐标测量仪功能!

4:快速边缘追综系统,快速完成平面抄数的工作!

5:与CAD强强结合,使更多的功能通过此平台加以实现!

6:大面积平面图形的扫描功能,能快速完成

JPG图片方式,在其它的软体中叫做地图功能!

u 配制说明:

类别

核心部件

品牌

数量

主机

影像测量仪

自主品牌

1台

底座和立柱

高精度山东泰清

1套

移动工作台

上中下三层高精度铸铁件

1套

V型导轨

高精密日本THK

1套

光栅尺显示值0.0001mm

新天光电

1套

机台玻璃

发瑞

1片

1倍目镜

Pumis放大倍率:30-225倍

1组

0.7-4.5倍连续变倍物镜

美国Pumis

1组

光源

白色LED光源表面光

亮度连续可调

1套

白色LED光源轮廓光

亮度连续可调

1套

相机

SONY彩色1/3"CCD摄像

索尼721线 特高清

1套

软件

 软件 SPC统计模块

华南软件 市场通用

1套
