影像仪 FR-2711二次元影像测量仪

产品摘要:影像仪FR-2711二次元影像测量仪
发表日期:2016-10-10
浏览量:15262

产品介绍

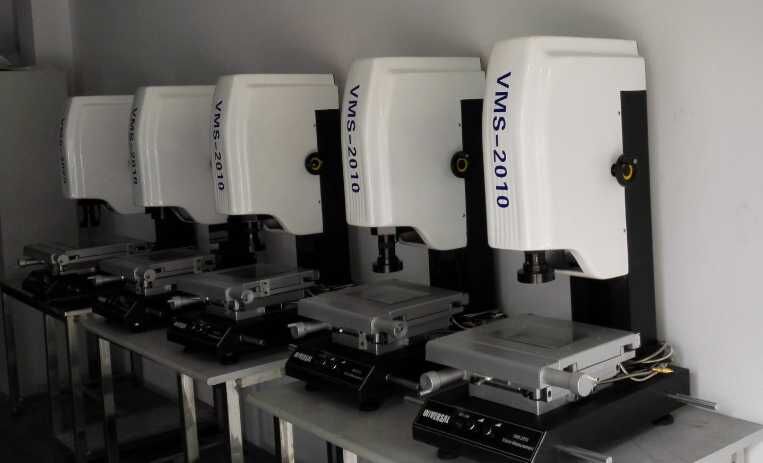

影像仪 FR-2711二次元影像测量仪

增强型VMS系列光学影像测量仪,影像仪,影像测量仪,是我发瑞仪器公司推出的一款增强型2D光学影像仪,2.5D光学影像测量仪,采用高清晰度SONI芯片CCD,底座和立柱采用精密花岗岩,保证了机构稳定性,使用我发瑞仪器公司公司自主研发VMM2.2C多功能光学测量软件,功能全面,简单易学,能够满足产品点,线,圆,弧,角度尺寸的测量,克服传统投影仪的不足,能将被测实物的影像直接输入电脑,使其数字化,在电脑或显示屏上更直观,清晰的了解所测试产品。同时你可以将所测量之数据和图纸输如EXCEL或AUTOCAD,广泛用于机械、电子、模具、塑胶、精密五金、线路板、手机,医疗,端子,电脑等行业.


影像仪,影像测量仪性能特点:
1. 花岗石底座,机构永不变形。
2. X、Y、Z轴装有光栅尺,定位精确。

3. 双焦物镜倍率(美国NAVITAR):0.7~4.5X

4. LED冷光源(表面光和轮廓光)避免工件受热变形。
5. MCINS手动版软件。

MODEL

VMS-1510

VMS-2010

VMS-2515

VMS-3020

VMS-4030

VMS-5030

(X/Y/Z轴)量测行程(mm)

150*100*175

200*100*175

250*150*175

300*200*175

400*300*175

500*300*175

外形尺寸

540x560x850

540x560x850

760x600x900

760x600x900

970x670x940

970x770x940

机台底座材料

高精度花岗石

照明系统

表面光源与透射光源均用LED,亮度可调

CCD

高解析度日本索尼彩色CCD

X,Y轴量测精度

(3+L/200)um

放大倍率

Step Zoom光学放大率:0.7--4.5X,影像放大率:28--180X

光学尺解析度

1 um

重复性

2 um

操作方式

手动

电源供给

110V/220V

合适温度,湿度

温度:19°--24°,湿度:45%--75%

保修期

一年

1.       机台底坐立柱:00级花岗石

2.       线性精度:(3+L/75)μm

3.       表面照明:LED环形超亮冷光源(亮度可调)

4.       轮廓照明:LED超亮圆形灯(亮度可调)

5.  计算测量功能:REICA 2.5D精密测量系统软件

6.  解析力:0.001mm

7.  重复精度:0.002mm

8.  CCD:SONY芯片1/3彩色CCD

9.  目镜:0.5X

10.  物镜:0.7X~4.5X      放大倍数20X~120X

11.  电源供应器:AC90~264V   50/60Hz

12.  载重:30KG

13.  操作方式:手动(微调加快速移动)

14.  工作台:航空铝

三、影像仪,影像测量仪标准功能

1、可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库

2、并将保存于电脑中的照片打开并于实时的影像同一画面中进行对比

3、图形可输入到AutoCAD成为工程图

4、AutoCAD标准工程图可输入实时影像中,令AutoCAD工程图与实际工件外形重叠进行对比,从而找出工件和工程图的区别

5、可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比

6、可以在鸟瞰的全图中进行标注尺寸

7、自定义圆:可按客户需要自定标准的圆,再以标准的圆和影像中的工件做重叠对比,从而找到工件与标准圆形之间的误差

8、自定义线段:可自行定义线段的起点坐标、长度、旋转的角度,再与影像中的工件

作重叠对比,从而找到工件与标准图形之间的误差

9、自设客户坐标:在实时影像中的实际工件上自行设定坐标原点(0,0),在画面上任意点标示该点的X、Y坐标位置

10、坐标标注:以自设的坐标原点(0,0)为基准,标注画面上任意一点的坐标位置

11、专利取R角功能:为目前市面上准确的平面取R角方式

12、测量:可测量平面上的任何几何尺寸(角度、直径、半径、点到线的距离、两圆的偏心、两点间距等

13、绘图:可将实时影像中的实际工件外形进行描绘,形成完整的工程图,绘图方式和AutoCAD相似

14、标注:可以在实时影像中的工件上标注尺寸。(长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等
