影像测量仪|显微镜|硬度计/金相磨抛机

金相磨抛机FR-2720智能自动金相磨抛机ZMP-2000

产品摘要:金相磨抛机FR-2720智能自动金相磨抛机ZMP-2000系列智能自动金相磨抛机采用8寸彩色触摸屏PLC控制;具备双通道自动磨料添加系统,PLC控制磨料的智能化喷洒添加;自动调节研磨压力以及研磨时间;自动存储当前磨抛方案。同时可磨制8个试样块,选配特殊夹具能对特殊规格尺寸的样块进行精密研磨抛光。可实现对常规黑色金属、有色金属、各种合金、陶瓷、岩石、玻璃、电子器件以及一些新型材料类等各种材料的精密研磨抛光,能够满足各级实验室的快速、高效、精密制样要求。
发表日期:2016-12-13
浏览量:4799

产品介绍


金相磨抛机FR-2720智能自动金相磨抛机ZMP-2000主要特点:

1、自动存储磨抛方案:具备100种磨抛方案自动存储功能,实现对多种材料样件磨抛方案的快速选择。

2、PLC智能控制系统:彩色触摸屏、PLC控制系统,菜单式选项,智能化操作界面。

3、智能辅料添加系统:智能双磨料自动添加喷洒系统,磨抛过程中实现对磨料的自动喷洒添加。

4、磨抛压力控制系统:PLC控制压力调节系统,自动切换调整各档压力值。

5、同时磨制多个样块:可同时磨制8个试样块,特殊样块可定制配套夹具。

6、多种工作方式选择:智能磨抛、手动磨抛(自动磨抛、半自动磨抛)。


  ZMP-2000系列智能自动金相磨抛机采用8寸彩色触摸屏PLC控制;具备双通道自动磨料添加系统,PLC控制磨料的智能化喷洒添加;自动调节研磨压力以及研磨时间;自动存储当前磨抛方案。同时可磨制8个试样块,选配特殊夹具能对特殊规格尺寸的样块进行精密研磨抛光。可实现对常规黑色金属、有色金属、各种合金、陶瓷、岩石、玻璃、电子器件以及一些新型材料类等各种材料的精密研磨抛光,能够满足各级实验室的快速、高效、精密制样要求。

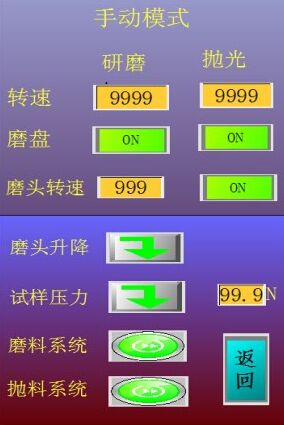

手动操作界面:



备注:手动模式下可实现磨盘、磨头、压力、磨料系统等的单独操作,例如输入磨盘转速1000后,电机磨盘ON按键,此时研磨盘按1000转/分钟开始旋转。

也可以实现半自动磨抛,如放入试样后,设置压力5牛顿,打开磨盘及磨料添加系统,机器开始进行半自动磨抛。此时的磨抛添加按设定程序内的喷洒时间开始添加。

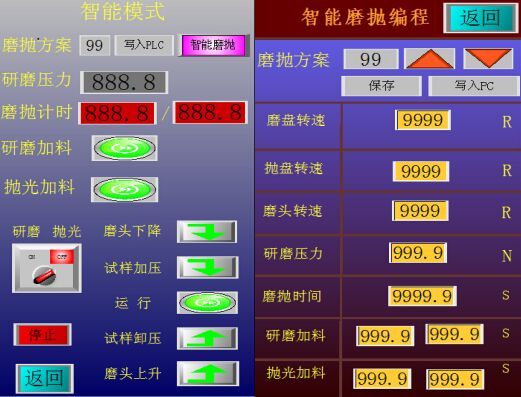

智能自动操作:



智能模式内的智能磨抛按键点击后,机器进入智能磨抛编程,此时可以进行磨抛参数设置,例如常规碳钢件设置为1号方案、铜件设置为2号方案、陶瓷件设置为3号方案。

例如在磨抛碳钢件时直接在智能模式内的磨抛方案输入1,写如PLC。如需自动添加磨料就打开研磨加料。其他按键在操作时按顺序向下依次点击即可。

技术规格参数:

型号

ZMP-2000

机体形式

台式

夹持数量

8个(特殊规格样件可定做)

加压方式

气动(单点/中心加压)

单点压力

(1-40N)X9

中心压力

300N

操作方式

智能自动

控制系统

彩色触摸屏,PLC控制

磨抛转速

50-1500转/分钟(智能自动调速)

磨头转速

20-160转/分钟(自动调速)

磨样参数

智能存储,**多可存储100种磨抛方案

磨料添加

双通道智能自动喷料

加料间隔

智能设定,**小加料间隔0.1S

喷料时间

智能设定,**小喷料时间0.1S

磨样时间

0-9999秒X2

主机功率

750W X 2(交流变频电机)

磨样直径

Φ8-40mm(特殊规格尺寸可以选配)

磨盘直径

230mm (选配200、250、300mm)

外形尺寸

870mm*800mm*700mm

电源

220V/50HZ

标准配置:


主机

一台

研磨盘

一块

抛光盘

一块

自动喷料系统

二套(主机内)

试样夹持盘

一块

装样盘

一块

金刚石磨盘

一块

抛光呢料

一张

金相砂纸

二张

电源线

一根

水管

一根

选配:

静音气泵、金刚石磨盘、特殊夹具。

常用耗材(选配)



金相砂纸

240、600、1000、1500#(其他规格400、2000#等)适用于常规金属类样件的研磨。

金刚石磨盘

240、600、1000、1500#(其他规格400、2000#等)适用于超硬材料样件的研磨。

金刚石砂纸

粒度:45-0.3um(适合超硬材料的精密研磨及粗抛,如陶瓷、晶体等材料)。

抛光布料

呢料、丝绒、羊毛等(对特殊材料也需要采用粗抛、精抛等多道抛光工艺)。

金刚石抛光剂

粒度:40-0.5um(比较广泛的抛光辅料,适合各类材料的抛光)。

金刚石悬浮液

粒度:40-0.5um(比较广泛的抛光辅料,更适合自动磨抛机使用)。

氧化铝抛光粉

粒度:30-0.5um (适合碳钢类样件的抛光)。

磁性磨盘

更便于更换砂纸及抛光布料。
